ماژول اندازه گیری توان S7-1200 کدفنی 6ES7238-5XA32-0XB0

پی ال سی های S7-1200 زیمنس انتخابی ایده آل جهت انجام وظایف اتوماسیون در پروژه های کوچک تا متوسط با انعطاف پذیری و کارایی بالا هستند.
این کنترلرها دارای دامنه گسترده ای از عملکردها، ورودی و خروجی های یکپارچه و همچنین طراحی بسیار فشرده و کم حجم می باشند.
پی ال سی های S7-1200 به صورت یک CPU کامپکت طراحی شده اند؛ یعنی تعدادی ورودی و خروجی به صورت یکپارچه روی CPU وجود دارد. اما تعداد این ورودی و خروجی ها محدود است؛ با این حال می توان ماژول های ورودی/خروجی را اضافه کرد تا قابلیت های PLC گسترش یابد. از طریق نصب یک سیگنال برد روی CPU یا افزودن تعدادی سیگنال ماژول در کنار CPU می توان این کار را انجام داد.

سیگنال بردها مستقیما به جلوی CPU نصب می شوند و بدون افزایش فضای اشغال شده، می توانند تعداد ورودی و خروجی های دیجیتال یا آنالوگ، ارتباط RS485 و برد باتری را افزایش دهند. از سیگنال برد می توان در پروژه هایی که فضا محدود است یا به تعداد کمی ورودی/خروجی اضافی نیاز داشته باشیم استفاده کرد.
تمامی CPU های سری S7-1200 قابلیت نصب یک عدد سیگنال برد (SB) را دارند.

سیگنال ماژول ها در سمت راست CPU متصل می شوند و امکان افزایش تعداد ورودی و خروجی های دیجیتال یا آنالوگ را فراهم می کنند.
CPU 1211C قابلیت اتصال ماژول سیگنال را ندارد.
CPU 1212C قابلیت اتصال تا 2 ماژول سیگنال را دارد.
CPU 1215C ، CPU 1214C و CPU 1217C هرکدام قابلیت اتصال تا 8 ماژول سیگنال را دارند.

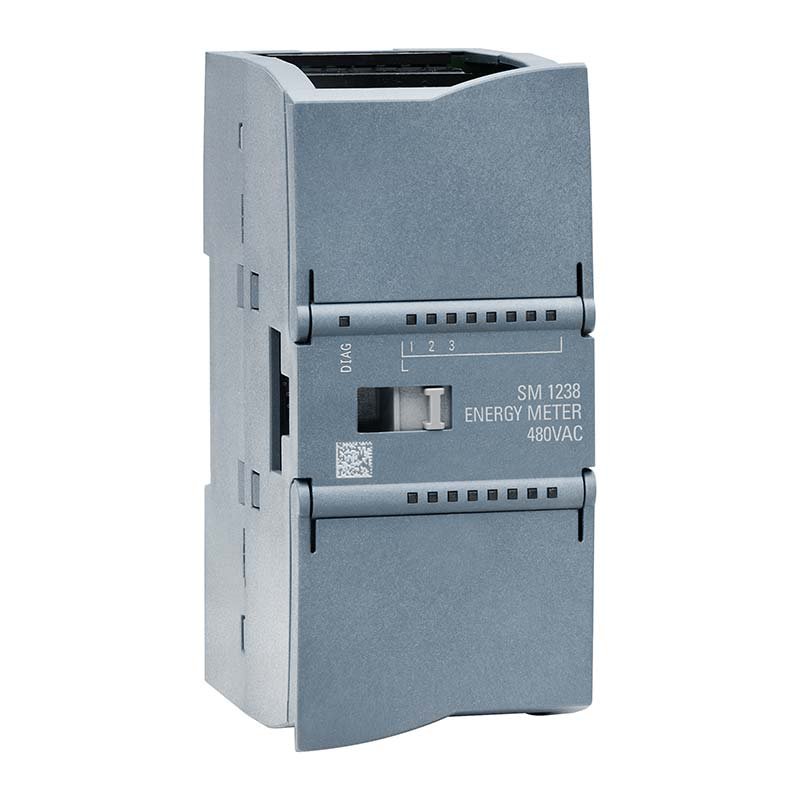

ماژول اندازه گیری توان S7-1200 زیمنس با کد فنی 6ES7238-5XA32-0XB0 یک ماژول تخصصی جهت اندازه گیری انرژی در پی ال سی های S7-1200 است که امکان پایش و ثبت لحظه‌ای پارامترهای الکتریکی را در سیستم‌های تک‌فاز و سه‌فاز تا 480 ولت AC فراهم می‌کند.
این ماژول جهت کنترل هوشمند مصرف انرژی، نظارت بر کیفیت توان و مدیریت هزینه های انرژی در صنایع طراحی شده است.

از مهم ترین پارامترهای این ماژول می توان به موارد زیر اشاره کرد:

اندازه گیری در سیستم های تکفاز و سه فاز
قابلیت اندازه گیری ولتاژ و جریان
محدوده جریان قابل اندازه‌گیری: 1A و 5A (از طریق ترانس جریان)
اندازه گیری انرژی
اندازه گیری فرکانس و زاویه فاز
اندازه گیری توان
اندازه گیری توان اکتیو و راکتیو
