برد شبکه CB 1241 , RS485 پی ال سی S7-1200 کدفنی 6ES7241-1CH30-1XB0

پی ال سی های S7-1200 زیمنس انتخابی ایده آل جهت انجام وظایف اتوماسیون در پروژه های کوچک تا متوسط با انعطاف پذیری و کارایی بالا هستند.
این کنترلرها دارای دامنه گسترده ای از عملکردها، ورودی و خروجی های یکپارچه و همچنین طراحی بسیار فشرده و کم حجم می باشند.
پی ال سی های S7-1200 به صورت یک CPU کامپکت طراحی شده اند؛ یعنی تعدادی ورودی و خروجی به صورت یکپارچه روی CPU وجود دارد. اما تعداد این ورودی و خروجی ها محدود است؛ با این حال می توان ماژول های ورودی/خروجی را اضافه کرد تا قابلیت های PLC گسترش یابد. از طریق نصب یک سیگنال برد روی CPU یا افزودن تعدادی سیگنال ماژول در کنار CPU می توان این کار را انجام داد.

سیگنال بردها مستقیما به جلوی CPU نصب می شوند و بدون افزایش فضای اشغال شده، می توانند تعداد ورودی و خروجی های دیجیتال یا آنالوگ، ارتباط RS485 و برد باتری را افزایش دهند. از سیگنال برد می توان در پروژه هایی که فضا محدود است یا به تعداد کمی ورودی/خروجی اضافی نیاز داشته باشیم استفاده کرد.
تمامی CPU های سری S7-1200 قابلیت نصب یک عدد سیگنال برد (SB) را دارند.

ماژول‌ها و بردهای ارتباطی S7-1200 امکان تبادل سریال داده به‌صورت ارتباط نقطه‌به‌نقطه (Point-to-Point) را فراهم می‌کنند و در دو نسخه با استانداردهای RS232 و RS485 عرضه می‌شوند. این ماژول‌ها قابلیت اتصال PLC را به شبکه‌های PROFIBUS، Industrial Ethernet و حتی شبکه موبایل GSM/GPRS فراهم می‌سازند.
ماژول های شبکه (Communication module) از سمت چپ به پردازنده اضافه شده و با تمام CPU های سری S7-1200 سازگارند، در حالی‌ که بردهای ارتباطی (Communication Board) به‌صورت مستقیم روی CPU نصب شده و گزینه‌ای ایده‌آل برای فضاهای محدود محسوب می‌شوند.

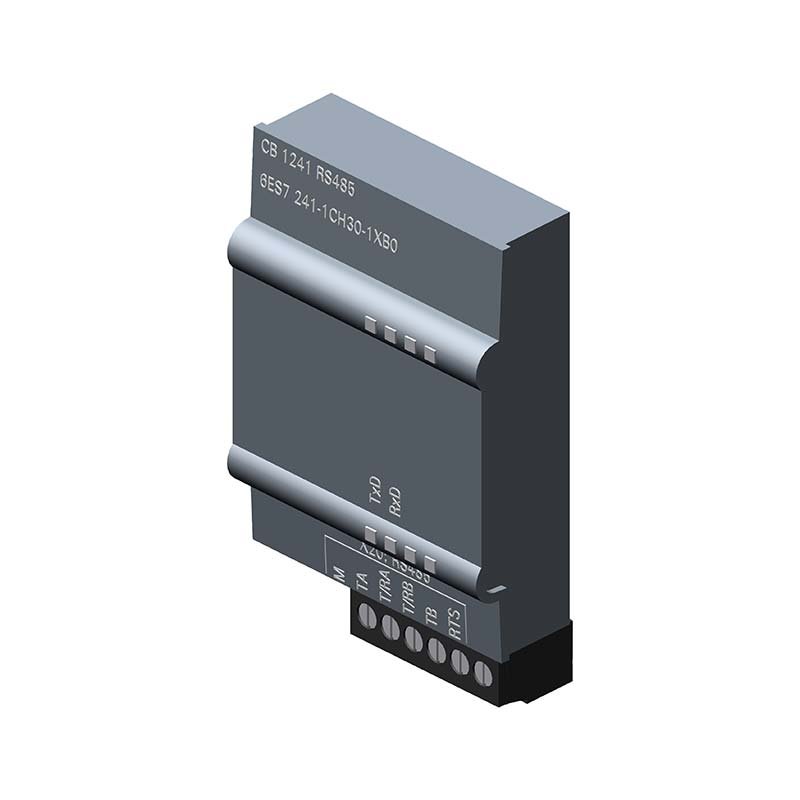

برد ارتباطی شبکه RS485 پی ال سی S7-1200 زیمنس با کد فنی 6ES7241-1CH30-1XB0 یک Communication Board برای سری SIMATIC S7-1200 است و امکان برقراری ارتباط سریال از طریق RS-485 را به‌صورت Point-to-Point فراهم می‌کند. این ماژول مستقیماً روی CPU نصب می‌شود و هیچ فضایی در تابلو اشغال نمی‌کند.
این برد امکان اتصال PLC زیمنس S7-1200 را به انواع تجهیزات صنعتی مانند سیستم‌های اتوماسیون زیمنس و سایر سازندگان، پرینترها، کنترلرهای ربات، مودم‌ها، اسکنرها و بارکدخوان‌ها فراهم می‌کند.

پروتکل های صنعتی قابل پشتیبانی :

ASCII
Modbus RTU (Master / Slave)
USS Drive Protocol
